鋼絲繩概念：用多根或多股細鋼絲擰成的撓性繩索或由多層鋼絲捻成股，再以繩芯為中心，由一定數(shù)量股捻繞成螺旋狀的繩。

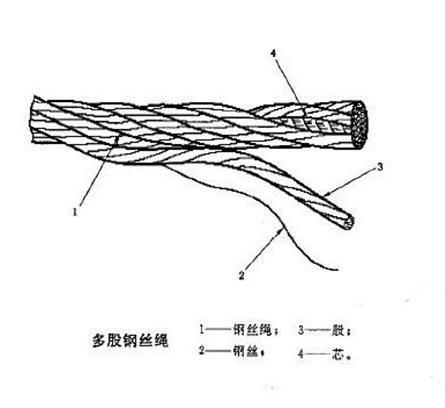

　　一根鋼絲繩按照“鋼絲繩-繩股-鋼絲-繩芯”分解來看，如下圖。

　　



　　鋼絲繩的繩芯一般分為有機芯、棉、麻芯、石棉芯和鋼絲芯等幾種。通常，起重機上使用的鋼絲繩一般是以麻芯居多，它具有較高的撓性和彈性，并能貯存一定的潤滑油，當鋼絲繩被拉伸時，油擠到鋼絲之間起潤滑作用，鋼絲芯適用于高溫或多層纏繞的場合;石棉芯適用于高溫場合;有機芯適用于非高溫場合。

　　鋼絲繩芯及代號

　　a纖維芯(天然或合成)：FC

　　b天然纖維芯：NF

　　c合成纖維芯：SF

　　d金屬絲繩芯：IWR(或IWRC)

　　e金屬絲股芯：IWS

　　如6×37+FC形式的，6指的是繩股的股數(shù)(6股)，37指的是每股的鋼絲的絲數(shù)數(shù)(37絲)，F(xiàn)C指的是繩芯的形式是麻芯。鋼絲繩從斷面上看是這樣的(如下圖)。

　　



　　鋼絲繩直徑是指其截面的外接圓直徑。鋼絲繩直徑的測量：1)鋼絲繩直徑應用帶有寬鉗口的游標卡尺測量，其鉗口寬度要足以跨越兩個相鄰的股。2)測量應在無張力的情況下，距鋼絲繩端頭不小于15m的直線部位上進行，在相距1m以上的兩截面的不同方向上，各測量一個直徑，四個測量結(jié)果的算術(shù)平均值作為鋼絲繩的實測直徑。

　　(一)鋼絲繩接觸狀態(tài)分類按照股中相鄰層鋼絲的接觸狀態(tài)，鋼絲繩可分為：點接觸鋼絲繩、線接觸鋼絲繩、面接觸鋼絲繩三種基本結(jié)構(gòu)形式。按照構(gòu)成股斷面的形式，鋼絲繩可分為圓股鋼絲繩和異形股鋼絲繩(其中異形股鋼絲繩主要包括三角股鋼絲繩、橢圓股鋼絲繩和扇形股鋼絲繩)。按照鋼絲(鋼絲繩)表面狀態(tài)，鋼絲繩可分為光面鋼絲繩、鍍鋅(鋅鋁合金)鋼絲繩和涂(包)塑鋼絲繩。

　　點接觸：股內(nèi)相鄰層鋼絲之間呈點狀接觸形式，除中心鋼絲外，各層鋼絲直徑相等，股通過分層捻制形成。

　　線接觸：股內(nèi)相鄰層鋼絲之間呈線狀接觸形式，股由不同直徑的鋼絲一次捻制而成。

　　面接觸：股內(nèi)相鄰層鋼絲之間呈面狀接觸形式。

　　點、線接觸鋼絲繩：股內(nèi)相鄰層鋼絲之間呈點、線兩種接觸形式。股由不同直徑的鋼絲分次捻制而成。

　　異形股鋼絲繩：異形股鋼絲繩因其股斷面呈三角形、橢圓形或扇形而得名。

　　鍍鋅鋼絲繩：對鋼絲表面進行鍍鋅處理(或鍍鋅后拉拔)，然后在捻制成的鋼絲繩。

　　(二)鋼絲繩擰繞層次分類按擰繞的層次可分為單繞繩、雙繞繩和三繞繩。①單繞繩：由若干細鋼絲圍繞一根金屬芯擰制而成，撓性差，反復彎曲時易磨損折斷，主要用作不運動的拉緊索。②雙繞繩：由鋼絲擰成股后再由股圍繞繩芯擰成繩。常用的繩芯為麻芯，高溫作業(yè)宜用石棉芯或軟鋼絲擰成的金屬芯。制繩前繩芯浸涂潤滑油，可減少鋼絲間互相摩擦所引起的損傷。雙繞繩撓性較好，制造簡便，應用最廣。③三繞繩：以雙繞繩作股再圍繞雙繞繩芯擰成繩，撓性好;但制造較復雜，且鋼絲太細，容易磨損，故很少應用。

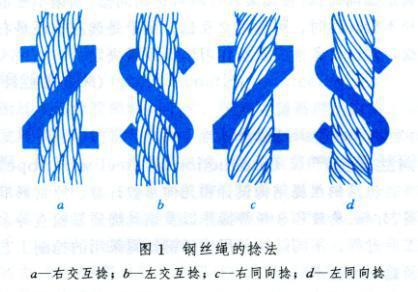

　　(三)鋼絲繩捻法分類鋼絲在繩股中和股在繩中的捻制螺旋方向(即捻向)以及股中絲的捻向同繩中股的捻向之問關系(捻法)的相互配合。捻向分左捻和右捻兩種;捻法有交互捻和同向捻兩種。根據(jù)捻向和捻法的相互配合，鋼絲繩捻法分右交互捻、左交互捻、右同向捻、左同向捻4種，如圖1所示。把鋼絲繩(繩股)垂直放置觀察，繩股(鋼絲)的捻制螺旋方向，從中心線左側(cè)開始向上、向右的捻向稱右捻，可用符合“z”表示;從中心線右側(cè)開始向上、向左的捻向稱左捻，可用符合“S”表示。交互捻指股的捻向與繩的捻向相反，也叫逆捻。同向捻指股的捻向與繩的捻向相同，也叫順捻。右交互捻指的是鋼絲繩為右捻，繩股為左捻。左交互捻指的是鋼絲繩為左捻，繩股為右捻。右同向捻是指鋼絲繩和繩股的捻向均為右捻。左同向捻是指繩和股的捻向均為左捻。

　　

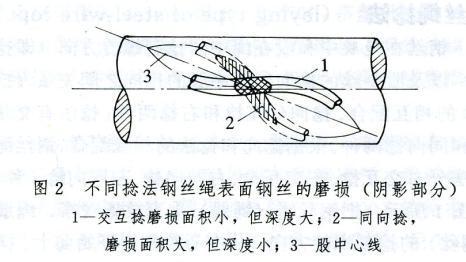

　　交互捻的鋼絲繩從外形看，外層鋼絲的位置幾乎與鋼絲繩的縱向軸線相平行，因而交互捻鋼絲繩在使用時的特點是：(1)表面鋼絲與其卷筒或滑輪表面接觸長度較短，即支撐表面小磨損較快(圖2)，并且在使用中，繩內(nèi)鋼絲受較大擠壓時不易向兩旁分開，容易產(chǎn)生不均勻磨損，鋼絲易爆斷;(2)由于捻向不同，鋼絲繩的內(nèi)部鋼絲排列位向不同，會引起其性能的差異，且捻制變形較大，柔軟性較差，使用時鋼絲所受的彎曲應力較大;(3)由于交互捻捻制后繩和股內(nèi)殘余應力或受載時引起的旋轉(zhuǎn)力矩可互相抵消一部分，不易引起鋼絲繩松散和使用時的旋轉(zhuǎn);(4)交互捻鋼絲繩中鋼絲與繩中心線傾斜僅在0-5度之間，表面外觀平整，使用時平穩(wěn)、振動小。

　　同向捻鋼絲繩從外形看，外層鋼絲的位置與鋼絲繩的縱向軸線相傾斜，傾角達30度左右。同向捻鋼絲繩的特點是：(1)使用時表層鋼絲與卷簡或滑輪表面接觸區(qū)域較長，即支撐表面大，因此耐磨性好;(2)柔軟性較好，有較好的抗彎曲疲勞性;(3)由于捻向一致，捻成繩后的鋼絲總彎扭變形較小，使用時繩內(nèi)鋼絲受力較均勻，對提高鋼絲繩疲勞壽命也有利;(4)自轉(zhuǎn)性稍大，容易發(fā)生松捻和扭結(jié)現(xiàn)象，一般在兩端固定的場合使用較為合適。

　　



　　鋼絲繩品種中以右交互捻為多。一般在供需雙方確定捻向時，若強調(diào)柔軟性時可選同向捻，強調(diào)不松散和不旋轉(zhuǎn)性時，可選用交互捻。至于是選左捻還是右捻，則由設備情況及操作習慣等因素決定。交互捻缺點是接觸差易磨損、壽命短，優(yōu)點沒有松散和扭轉(zhuǎn)的趨勢。

　　因此，同向捻的優(yōu)點是比較柔軟，易彎曲，內(nèi)應力小，表面光滑，磨損也小，使用壽命長;缺點是容易松散、旋轉(zhuǎn)，懸掛較困難，承載后伸長率較大。交互捻鋼絲繩的優(yōu)缺點與同向捻相反。

　　鋼絲繩的解卷

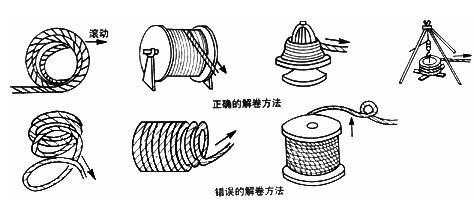

　　鋼絲繩多數(shù)是以卷、盤的形式到現(xiàn)場的，要使用正確的鋼絲繩解卷方式和正確消除鋼絲繩的校頭，其實兩者的機理完全相同，正確消除鋼絲繩的校頭的方法很簡單，只要沿著鋼絲繩產(chǎn)生校頭的反方向回旋即可;鋼絲繩正確的解卷方法見圖2，應將繩盤緩緩轉(zhuǎn)動或滾動，慢慢地將鋼絲繩解卷，防止出現(xiàn)加捻或松捻現(xiàn)象。解卷時;嚴禁用圖(a)錯誤的方法解卷，以免產(chǎn)生加捻(上勁)或松捻(破勁)現(xiàn)象，造成扭結(jié)。

　　



　　



　　鋼絲繩與卷筒的配合原則

　　左交互捻、右交互捻兩種型號的鋼絲繩可用于左旋卷筒，也可用于右旋卷筒。左捻、右捻兩種繩與滾筒旋向有一定的對應關系，選對了鋼絲繩捻向，才能延長鋼絲繩的使用壽命。鋼絲繩在卷筒上纏繞方向，必須是使鋼絲繩緊捻而不是松捻的方向纏繞。右旋繩槽的卷筒推薦使用左捻鋼絲繩，反之，左旋繩槽的卷筒應使用右捻鋼絲繩?？傊?，要根據(jù)卷筒的旋向選擇鋼絲繩的捻向，鋼絲繩不能“破勁”。另外，鋼絲繩在卷筒上的纏繞方向必須根據(jù)鋼絲繩的捻向，右捻繩從左到右，左捻繩從右到左排列，纏繞應排列整齊避免出現(xiàn)偏繞或夾繞現(xiàn)象。

　　鋼絲繩繩端固定

　　起重吊裝中的鋼絲繩要和被吊物連接，就必須進行繩端固定。繩端固定的形式有：1.使用繩夾固定，繩夾又叫卡頭。2.使用楔形繩卡，一般吊車上的鋼絲繩繩端固定用。3.鋼絲繩繩頭編結(jié)。

　　附注：

　　鋼絲繩的相關概念：公稱抗拉強度:在拉的過程中直到拉斷時的最大力,除以鋼絲繩的截面積，這是一個應力;允許拉力：允許的最大拉力，能保證鋼絲繩不斷裂。破斷拉力：在拉的過程中直到拉斷時的最大力。

　　鋼絲繩其他代號說明

　　鋼絲的表面狀態(tài)用下列代號標記:

　　a.光面鋼絲:NAT;

　　b.A級鍍鋅鋼絲:ZAA;

　　c.AB級鍍鋅鋼絲:ZAB;

　　d.B級鍍鋅鋼絲:ZBB

　　鋼絲繩中鋼絲的橫截面用下列代號標記:

　　a.圓形鋼絲:無代號;

　　b.三角形鋼絲:V;

　　c.矩形或扁形鋼絲:R;

　　d.梯形鋼絲:T;

　　e.橢圓形鋼絲:Q;

　　F.半密封鋼絲(或鋼軌形鋼絲)與圓形鋼絲搭配:H;

　　鋼絲繩使用前檢查范圍：鋼絲繩的磨損、銹蝕、拉伸、彎曲、變形、疲勞、斷絲、繩芯露出的程度。

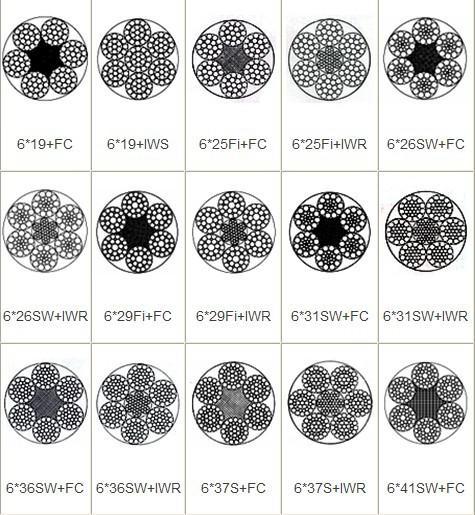

　　鋼絲繩截面圖(如下圖)
